SINAMICS V20通用性变频器

产品特性

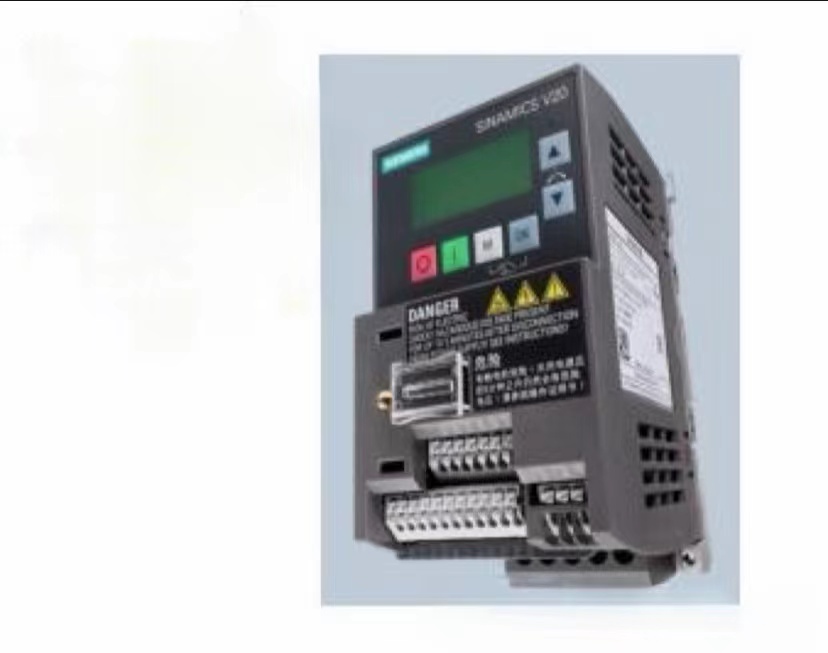

SINAMICS V20通用性变频器

SINAMICS V20，满足通用需求的多功能变频器现如今，工厂与机械制造业的自动化需求日益增多。传统的集成式控制系统被逐渐分割为独立的运动控制过程，相应简化了每个工艺步骤的复杂性。西门子推出的基本型变频器 SINAMICS V20 针对此类应用为用户提供了简易、经济的驱动解决方案。SINAMICS V20 具有调试过程快捷、易于操作、稳定可靠以及经济高效的特点。

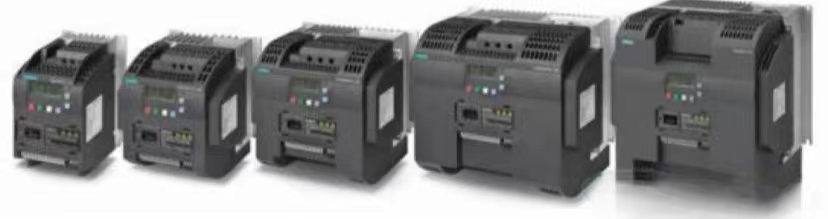

该款变频器有五种尺寸可供选择，输出功率覆盖 0.12 kW ~30 kW。成本更小化工艺设计、调试和操作成本以及运行过程中产生的其它成本

都必须尽可能的低。针对这一点，SINAMICS V20 必定是您的更佳选择。此款变频器所配备的控制技术能够通过自动减少磁通来实现更佳的能量效率。不仅如此，变频器还可以显示实际的能耗数值，同时提供额外的节能功能。 由此大幅度地降低能耗。

特点

易于安装

••穿墙式安装和壁挂式安装 — 均允许并排安装

•• USS 和 MODBUS RTU 通信端子

•• 7.5 kW ~ 30 kW 变频器集成内置制动单元

易于使用

••无需连接主电源即可实现参数载入

••内置应用宏与连接宏

••异常不停机模式可以实现无间断运行

••较宽的电压范围、先进的冷却设计以及涂层 PCB 板大大

提升了变频器的稳定性

节约成本

••用于 V/f、V2/f 控制的节能模式

••休眠模式

••直流耦合

••针对外形尺寸 E 的高过载模式和低过载模式

功率范围0.12 kW ~ 30 kW

电压范围1AC 200 V ... 240 V (+ / –10 %)

3AC 380 V ... 480 V (+10 % / –15 %)

控制模式V/f V2/f FCC V/f multi-point

壁挂式安装以及穿墙式安装均可实现紧

凑的并排设计和弹性的设备安装。

无需额外选件即可实现正常运行。

节省时间，减少错误

••通过变频器中的预定义宏和预制 TIA 功能块，便于系统

组态，快速连接 SIMATIC S7-1200**

••通过 USS 或 Modbus RTU 协议，使用一根电缆即可连接

SINAMICS V20

••集成通信接口

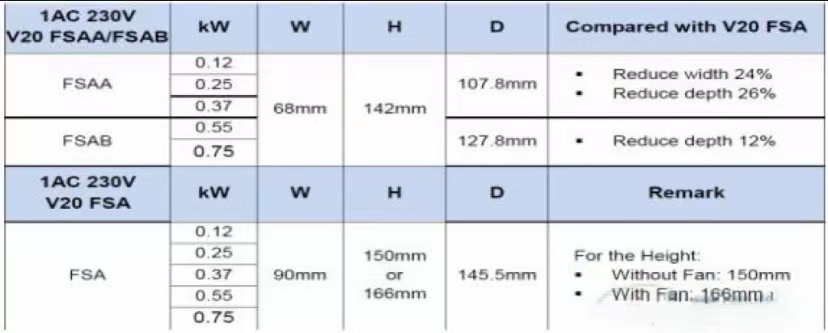

目前，电压等级为AC220V的V20产品FSA尺寸进行了升级，将该尺寸分为FSAA以及FSAB。外形更加简约。并柜门操作机构的电缆也变为由RJ45以太网进行连接。

新型变频模块尺寸优势：

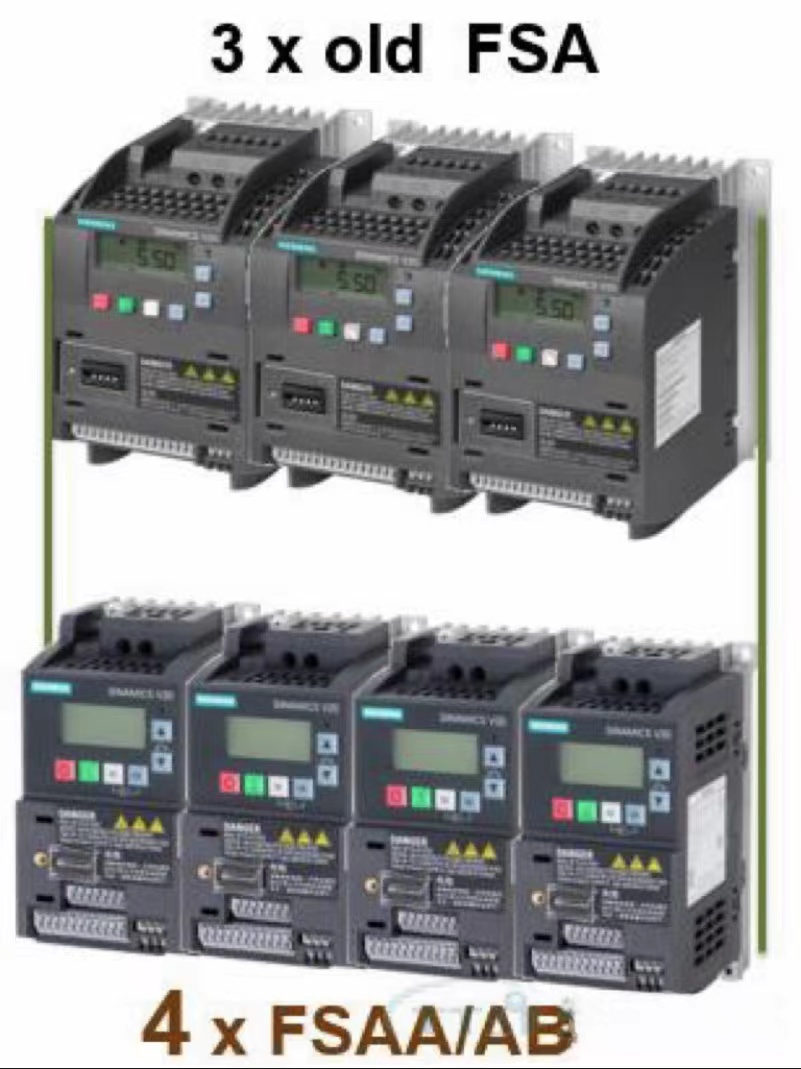

• 在同一柜中客户可以安装3老尺寸V20，现在可安装4个新FSAA/FSAB，直接节省超过33%的安装成本以及空间
• 轻松取代竞争对手相同的宽度为重要的竞争对手：三菱D700，E700，70，安川j1000，V1000。
• C1滤波集成，V20是较小的尺寸比施耐德atv12谁是的竞争对手综合C1滤波。
• V20的功能比所有竞争对手更具有挑战性。

 更多的亮点和优势：
• 有70% 电压等级为1AC230V 的V20 将替换原尺寸的变频，将覆盖以后的项目设计.
• 升级了C1 EMC 滤波器，这将给V20 带来更多的商机。
• 目前V20已经应用在 IT 电网系统中，意味着V20可以应用在更多的国家。
• 鲁棒性将增强，并设置更高质量的目标，以降低服务成本，让客户减少选择的成本
• 从一开始就优化生产项目的创新动力平台

应用工艺：
   SINAMICS V20变频器作为市场上性价比较高的通用性变频器，它不仅节约成本，而且能够实现多种工艺要求。

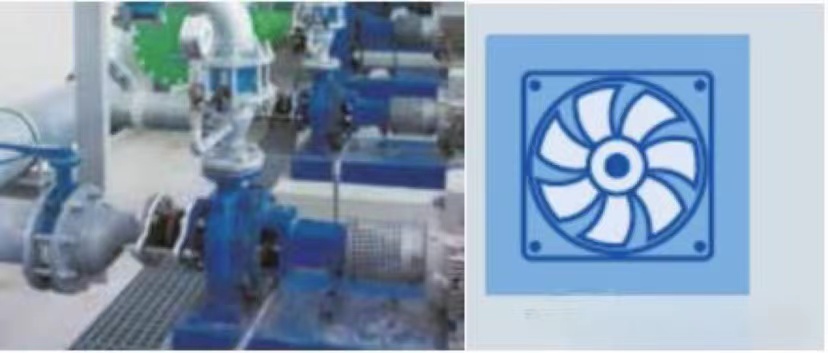

••离心泵
••径流式/轴流式风机
••压缩机

更多优点：
••电源故障后的自动再启动和捕捉再启动功能保证变频器
的高可用性
••通过监控负载转矩实现皮带损坏检测
••水泵气穴保护
••针对水泵堵塞的多脉冲高转矩启动以及防堵模式
••用于调节工艺数值的 PID 控制器（例如，温度、压力、
流量）
•• PID 自整定功能实现控制器参数的优化
••休眠模式可以在需求较低的情况下使电机停转
••多泵控制功能通过额外增加两个定速驱动（级联）来扩
大流量范围
••霜冻和冷凝保护功能防止电机在极端环境条件下受潮

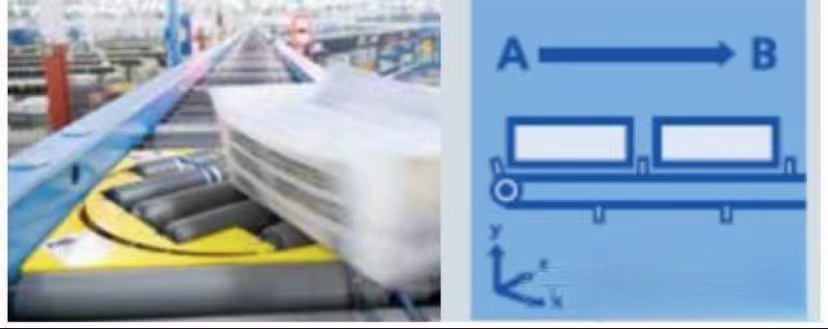

••带式输送机
••辊式输送机
••链式输送机
